Warmwasser

terraflex - Warmwasserrohre WW
Kanalfreie Erdverlegung

Anwendungen

Mediumrohr:
Dämmung:
Mantelrohr:
Temperatur:
Druckbelastung:
Lieferlänge:

Fern- und Nahwärmeleitung, Thermalleitungen, Anbindungsleitungen von Haus zu Haus, Kühlleitungen
flexibles PE-Xa-Rohr SDR 7.4
vernetzter, geschlossenzelliger PE-Schaum
flexibles, gewelltes PE-HD-Mantelrohr
max. +95 °C
6 bar und 10 bar
Standard in 100m Rollen, Fixlängen auf ganze Meter gerundet.

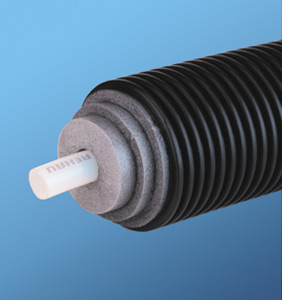

terraflex WW-single -vorisoliertes Einzelrohr PE-X, PN10
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittl. Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1510075 25 / 20,0 / 3,5 20 75 17,5 0,20 0,75
1510190 32 / 25,0 / 4,4 25 90 21,0 0,25 1,12
1510225 40 / 32,0 / 5,5 32 125 32,5 0,40 1,69
1510325 50 / 40,0 / 6,9 40 125 27,5 0,50 2,19
1510425 63 / 50,0 / 8,7 50 125 21,0 0,60 2,59

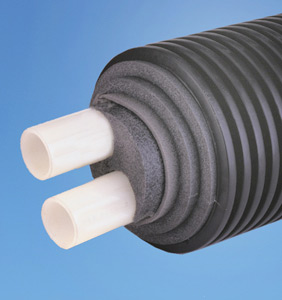

terraflex WW-double -vorisoliertes Doppelrohr PE-X, PN10
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittl. Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1515000 1) 25 x 3,5
2) 25 x 3,5		 20
20		 160 45,5 0,50 2,35
1515100 1) 32 x 4,4
2) 25 x 3,5		 25
20		 160 43,0 0,50 2,50
1515200 1) 40 x 5,5
2) 25 x 3,5		 32
20		 160 45,0 0,60 2,71
1515300 1) 50 x 6,9
2) 25 x 3,5		 40
20		 160 49,0 0,60 2,89
1515316 1) 50 x 6,9
2) 32 x 4,4		 40
25		 160 49,0 0,60 3,04

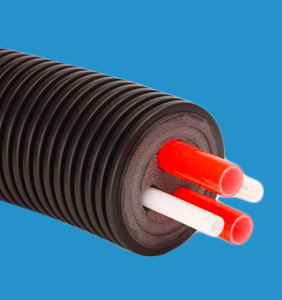

terraflex combi PE-Xa -vorisoliertes Vierfachrohr HT/PN6* und PN10**
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittl. Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1516600 (2x) 25 / 20,0 / 2,3*
(1x) 25 / 20,0 / 3,5**
(1x) 20/15,0/2,8**		 20
20
15		 160 25,0 0,60 2,40
1516700 (2x) 32 / 25,0 / 2,9*
(1x) 25 / 20,0 / 3,5**
(1x) 20 / 15,0 / 2,8**		 25
20
15		 160 21,5 0,60 2,60
1516800 (2x) 32 / 25,0 / 2,9*
(1x) 32 / 25,0 / 4,4**
(1x) 25 / 20,0 / 3,5**		 25
25
20		 160 19,7 0,60 2,70
1516900 (2x) 40 / 32,0 / 3,7*
(1x) 40 / 32,0 / 5,5**
(1x) 32 / 25,0 / 4,4**		 32
32
25		 200  32,0 0,8 5,10
terraflex WW Übergangskupplung PN10
Artikel-
Nr.		Rohrmaß
da/di/s (mm)		AG
(Zoll)		Gewicht
(kg/Stck)
15319 20 / 15,0 / 2,8 ½ 0,13
15320 25 / 18,0 / 3,5 ¾ 0,17
15321 32 / 23,2 / 4,4 1 0,32
15322 40 / 29,0 / 5,5 1¼ 0,45
15323 50 / 36,2 / 6,9 1½ 0,62
15324 63 / 45,6 / 8,7 2 1,03

terraflex WW Übergangsverbindung PE-X/PE-X, PN10
Artikel-
Nr.		Rohrmaß
da (mm)		PE-X
da/di/s (mm)		Gewicht
(kg/Stck)
15330 25 x 25 25/18,0/3,5 0,26
15331 32 x 32 32/23,2/4,4 0,47
15332 40 x 40 40/29,0/5,5 0,67
15333 50 x 50 50/36,2/6,9 0,89
15334 63 x 63 63/45,6/8,7 1,34
