terraflex - Solar
Vorisoliertes, flexibles Rohrsystem speziell für die Anbindung von Solaranlagen.
Wärmedämmung entspricht 100 % HnVO, (Steinwolle, 0,037 W/mK nach DIN 52613)
Außenmantel PE - HD Rohr, gewellt.
Einsatztemperatur max. 250 °C

Außen- / Erdverlegung (EW Solar)
(hochflexibles Edelstahlwellrohr, Werkstoff 1.457)
Hausanschlüsse, Verteilungsleitungen,
Anbindungsleitungen zum Anschluss an Solarkollektoren

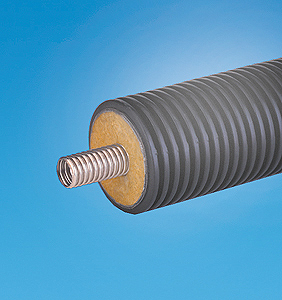

terrafl ex - EW-E - single - vorisoliertes Einzel-Edelstahlwellrohr für die Erdverlegung

Artikel-
Nr.		DN
(mm)		Anschl.
(Zoll)		PN bei
250 °C (bar)		mittl. Dämm-
dicke (mm)		Mantelrohr
da (mm)		Biege-
radius(m)		Gewicht
(kg)
1519100 16 ½ 11,0 29,0 90 0,20 1,07
1519200 20 ¾ 6,9 41,0 125 0,20 1,59
1519300 25 1 6,9 38,5 125 0,20 1,63
1519400 32 1¼ 2,8 34,0 125 0,20 1,67
1520100 40 1½ 2,8 50,5 160 0,30 3,98
Inklusive Fühlerkabel 4x 0,80 mm²
Lieferart: in Rollen 25, 50 oder 100 lfm, Sonderlängen auf Anfrage

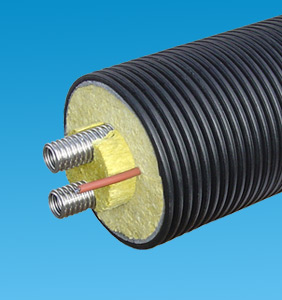

terrafl ex - EW-E - double - vorisoliertes Doppel-Edelstahlwellrohr für die Erdverlegung
Artikel-
Nr.		DN
(mm)		Anschl.
(Zoll)		PN bei
250 °C (bar)		mittl. Dämm-
dicke (mm)		Mantelrohr
da (mm)		Biege-
radius(m)		Gewichjt
(kg)
1519600 2 x 16 ½ 11,0 53,0 160 0,25 3,79
1519700 2 x 20 ¾ 6,9 48,5 160 0,25 3,89
1519800 2 x 25 1 6,9 44,0 160 0,30 3,96
1519900 2 x 32 1¼ 2,8 47,5 200 0,40 4,58
1520000 2 x 40 1½ 2,8 39,5 200 0,40 4,83
Inklusive Fühlerkabel 4x 0,80 mm²
Lieferart: in Rollen 25, 50 oder 100 lfm, Sonderlängen auf Anfrage

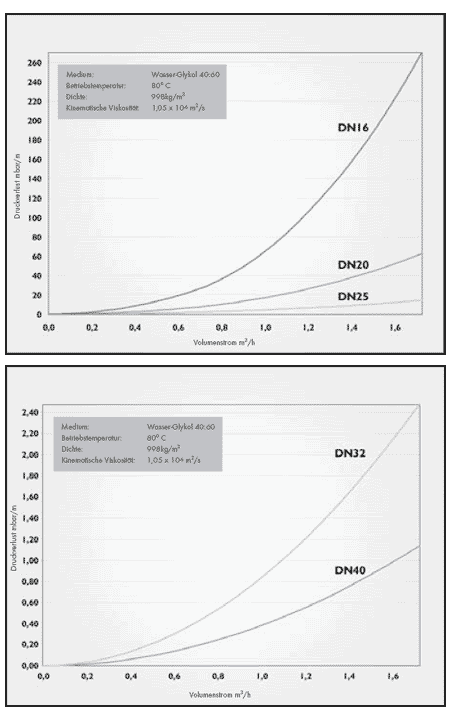

terraflex-Edelstahlwellrohr-Druckverlustkurven
Druckverlust
