Wärmeverluste

Wärmeverlust
  Lambda Erdbereich: 1,0 W/mK
  Erdreichüberdeckung: 0,8 m

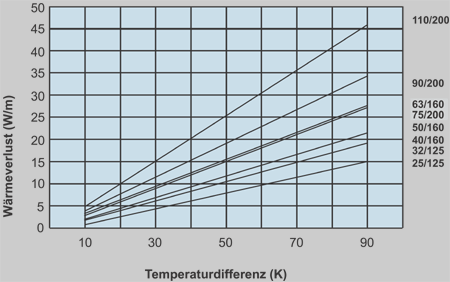

  ΔT = Tv - To (K) Beispiel: terraflex Single 40/160
    Tv = +75°C; To = +10 °C
    ΔT = 75 - 10
    ΔT = 65 K


    Wärmeverlust gemäß Diagramm: 13,5 W/m
    Das Mediumrohr Single 40 hat danach einen
Wärmeverlust von 13,5 Watt pro Rohrmeter.


  Lambda Erdbereich: 1,0 W/mK
  Erdreichüberdeckung 0,8 m

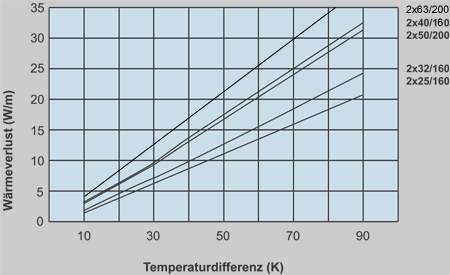

  ΔT = (Tv + Tr)/2 - To (K) Beispiel: terraflex Double 2x32 / 160
    Tv = +80 °C; Tr = +50 °C; To = +10 °C
    ΔT = (80 + 50)/2 -10
    ΔT = 55 K

    Wärmeverlust gemäß Diagramm: 13 W/m
    Das Mediumrohr Double 32 hat danach einen
Wärmeverlust von 13 Watt pro Doppelrohrmeter.
  Legende:
  Tv = Vorlauftemp. (°C)
  Tr = Rücklauftemp. (°C)
  To = Erdreichtemp. (°C)
  ΔT = Temperaturdifferenz (K)
