Heizung

Produktbeschreibung & Technik

terraflex - Heizungsrohre HT
Anwendung:

Mediumrohr:		 Fern- und Nahwärmeleitung, Thermalleitungen, Anbindungsleitungen von Haus zu Haus, Kühlleitungen
flexibles PE-Xa-Rohr mit EVOH Sauerstoffdiffusions-Sperrschicht, SDR 11
Dämmung: vernetzter, geschlossenzelliger PE-Schaum
Mantelrohr: flexibles, gewelltes PE-HD-Mantelrohr
Temperatur: max. +95 °C
Druckbelastung: 6 bar
Lieferlänge: Standard in 100m Rollen, Fixlängen auf ganze Meter gerundet.

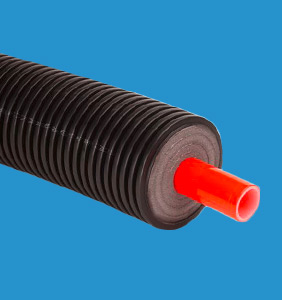

terraflex HT-single -vorisoliertes Einzelrohr PE-X, PN6
ht einzel
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittlere Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1500075 25 / 20,0 / 2,3 20 75 42 0,20 0,68
1500100 32 / 25,0 / 2,9 25 90 38,5 0,25 1,00
1500400 40 / 32,0 / 3,7 32 160 54,5 0,35 2,32
1500500 50 / 40,0 / 4,6 40 160 49,5 0,45 2,48
1500600 63 / 50,0 / 5,8 50 160 43,0 0,55 2,78
1500700 75 / 65,0 / 6,8 65 200 50,0 0,80 4,16
1500800 90 / 75,0 / 8,2 75 200 42,5 1,10 4,73
1500900 110 / 90,0 / 10,0 90 200 32,5 1,20 5,64
1501020 125 / 102,2 / 11,4 100 200 31,0 1,40 6,00
terraflex HT-single, vorisoloertes Einzelrohr PE-X, PN6, Sonderdimensionen / Stangenware

Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittlere Dämm-
dicke (mm)		Lieferlängen
(m)		Gewicht
(kg/m)
1501060 160 / 130,8 / 14,6 130 290 45,0 5 / 6 / 12 12,71

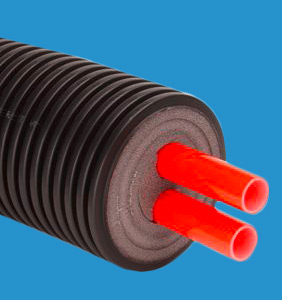

terraflex HT-double, vorisoliertes Doppelrohr PE-X, PN6
HT doule
Artikel-
Nr.		Mediumrohr
da/di/s (mm)		DN
(mm)		Mantelrohr
da (mm)		mittlere Dämm-
dicke (mm)		Biege-
radius(m)		Gewicht
(kg/m)
1505000 (2x) 25 / 20,0 / 2,3 20 160 45,5 0,50 2,21
1505100 (2x) 32 / 25,0 / 2,9 25 160 41,0 0,50 2,41
1505200 (2x) 40 / 32,0 / 3,7 32 160 34,0 0,60 2,63
1505300 (2x) 50 / 40,0 / 4,6 40 200 46,0 0,80 4,03
1505400 (2x) 63 / 50,0 / 5,8 50 200 33,0 1,20 4,64

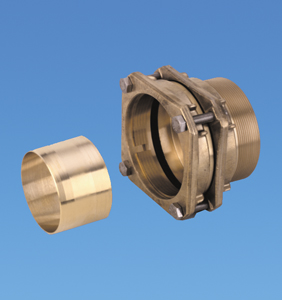

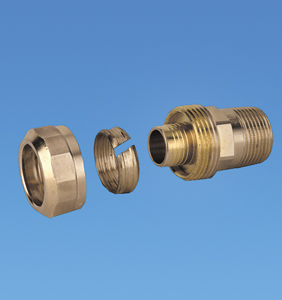

terraflex HT Übergangskupplung PN6



da =
90-110
mm
Artikel-
Nr.		Rohrmaß
da/di/s (mm)		AG
(Zoll)		Gewicht
(kg/Stck)
15300 25 / 20,4 / 2,3 ¾ 0,17
15301 32 / 26,2 / 2,9 1 0,32
15302 40 / 32,6 / 3,7 1¼ 0,45
15303 50 / 40,8 / 4,6 1½ 0,62
15304 63 / 51,4 / 5,8 2 1,03
15305 75 / 61,4 / 6,8 2½ 1,49
15306 90 / 73,6 / 8,2 3 2,63
15307 110 / 90,0 / 10,0 3 4,49
15308 110 / 90,0 / 10,0 4 3,36

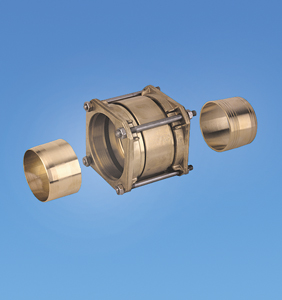

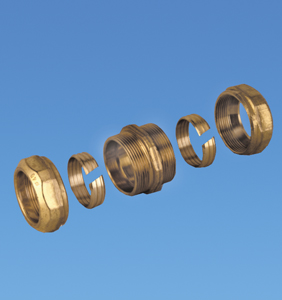

terraflex HT Übergangsverbindung PE-X/PE-X, PN6



da =
90-110
mm
Artikel-
Nr.		Rohrmaß
da (mm)		PE-X
da/di/s (mm)		Gewicht
(kg/Stck)
15310 25 x 25 25 / 20,4 / 2,3 0,26
15311 32 x 32 32 / 26,2 / 2,9 0,47
15312 40 x 40 40 / 32,6 / 3,7 0,67
15313 50 x 50 50 / 40,8 / 4,6 0,89
15314 63 x 63 63 / 51,4 / 5,8 1,34
15315 75 x 75 75 / 61,4 / 6,8 1,83
15316 90 x 90 90 / 73,6 / 8,2 4,41
15317 110 x 110 110 / 90,0 / 10,0 4,90
