Innen

terraflex - Solarflex EASY-FIT für den Innenbereich
Vorisoliertes, flexibles Rohrsystem speziell für die Anbindung von Solaranlagen.
Doppelleitungen, leicht trennbar in Einzelleitungen ohne Verletzung des Außenmantels und der Wärmedämmung (trennbare Klebetechnik).

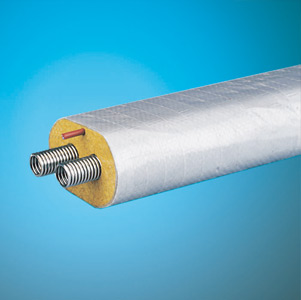

EWS - Solarflex
Wärmedämmung Steinwolle, 0,037 W/mK nach DIN 52613
Außenmantel reißfeste Folie in schwarzer Ausführung. Einsatztemperatur max. 250 °C
terraflex - EWS solarflex double - vorisoliertes Doppelrohr (Edelstahlwellrohr)
Artikel-
Nr.		DN
(mm)		PN bei
250 °C (bar)		Mantelrohr
da (mm)		Dämmdicke
(mm)		Biege-
radius(m)
15206 2 x 16 11,0 115 x 77 28 0,25
15207 2 x 20 6,9 123 x 80 28 0,25
15208 2 x 25 6,9 161 x 112 40 0,25
15209 2 x 32 2,8 161 x 112 32 0,40
Inklusive Fühlerkabel 4x 0,75 mm²
Lieferart: in Rollen 15, 20 und 25 lfm.

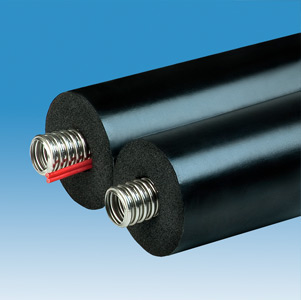

EWK / CUK - Solarflex
Wärmedämmung synthetischer Kautschuk, Einsatztemperatur 150 °C, kurzzeitig bis 170 °C
Außenmantel reißfeste Folie in schwarzer Ausführung.
terraflex - EWK solarflex double - vorisoliertes Doppelrohr (Edelstahlwellrohr) 19 mm
Artikel-
Nr.		DN
(mm)		PN bei
250 °C (bar)		Außenmantel
da (mm)		Dämmdicke
(mm)		Biege-
radius(m)
15225 2 x 16 11,0 122 x 60 19 0,15
15226 2 x 20 6,9 134 x 66 19 0,15
15227 2 x 25 6,9 148 x 73 19 0,20
Inklusive Fühlerkabel 4x 0,75 mm²
Lieferart: in Rollen 10, 15, 20 und 25 lfm.
terraflex - EWK solarflex double - vorisoliertes Doppelrohr (Edelstahlwellrohr) 13 mm
Artikel-
Nr.		DN
(mm)		PN bei
250 °C (bar)		Außenmantel
da (mm)		Dämmdicke
(mm)		Biege-
radius(m)
15223 2 x 16 11,0 98 x 48 13 0,15
15228 2 x 20 6,9 110 x 54 13 0,15
15229 2 x 25 6,9 124 x 61 13 0,20
Inklusive Fühlerkabel 4x 0,75 mm²
Lieferart: in Rollen 10, 15, 20 und 25 lfm.

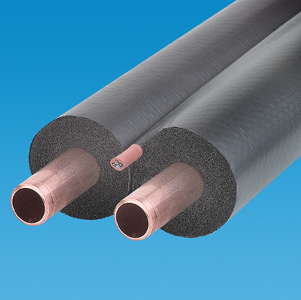

CUK - Solarflex
terraflex - CUK solarflex double - vorisoliertes Doppelrohr (Kupferrohr)
Artikel-
Nr.		CU
da (mm)		Außenmantel
da (mm)		Dämmdicke
(mm)		Biege-
radius(m)
15230 2 x 15 / 0.8 108 x 53 19 0,15
15231 2 x 18 / 1.0 114 x 56 19 0,15
Inklusive Fühlerkabel 4x 0,75 mm²
Lieferart: in Rollen 10, 15, 20 und 25 lfm.
Mit 13 mm Dämmung auf Anfrage
Innen- / Außenbereich

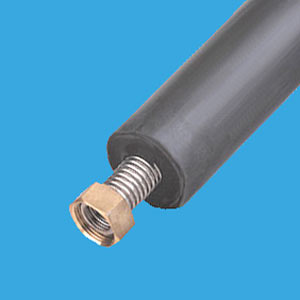

terraflex - EW solarfix Kollektoranschluss
Artikel-
Nr.		DN
(mm)		Überwurf-
mutter (")		PN bei
250 °C (bar)		mittl. Dämm-
dicke (mm)
15220 12 ½ 14,5 22
15221 16 ¾ 11,0 20
15222 20 1 6,9 18
Lieferart: in Rollen 1 - 10 lfm, auf ganze Meter gerundet, ohne Verschraubung
